I. Suunnitteluperiaatteet ja homeen avaamissuunnan merkitys
Muotin avaamissuunta on kriittinen suunnittelupäätös ruiskuvalaistuksessa, joka vaikuttaa suoraan homeen monimutkaisuuteen, tuotantokustannuksiin ja tuotesetiikkaa. Tärkeimpiä suunnitteluperiaatteita ovat:
1. rakenteellinen kohdistus

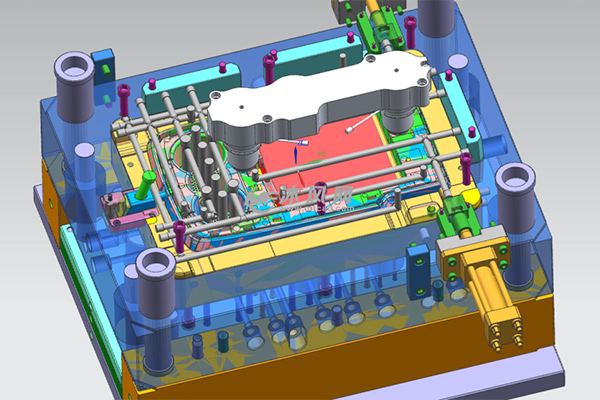

Ominaisuuksien, kuten kylkiluiden, napsautuksen ja pomojen, tulisi kohdistaa muotin aukon suuntaan (katso kuva 1). Tämä välttää sivunydämet vähentäen jakoviivamerkkejä. Esimerkiksi SNEräsP-sopivat kulma> 15 ° avaussuunnasta vaativat liukusäätimiä, mikä lisää muotikustannuksia yli 30%.
2. Alitaulun välttäminen
Oikea suunnittelu voi muuntaa 95% alikelpoista normaaleiksi demolding -rakenteiksi. Tapaustutkimukset osoittavat, että avaussuunnan kiertäminen 22 °: lla vähentää sivuydintä 4 - 1.
3. Esteettinen optimointi
Ulkonäköherkille osille (esim. Automotive-sisätilat), jotka suuntautuvat aukon suunnasta 45 ° –75 °: ssa näkyviin pintoihin, vähentää jakoviivan näkyvyyttä 60%.
Homeen pitkäikäisyys
Oikein kohdistetut kylkiluut alentavat kadonneen vastustuskykyä 40%, pidentäen muotin käyttöikää 30 000–50 000 syklillä.
II. Systemaattiset menetelmät linjan suunnitteluun
Erotin linjasuunnittelu integroi geometrian, valmistuksen ja estetiikan:
1. luokitusjärjestelmä
2. sijaintialgoritmit
Rajakotelon projikiikiektio: Määrittää ensisijaisen jakoviivat 85%: n vakioosista.
Viipalianalyysi: Käyttää z-buffer-algoritmeja (0,01 mm: n resoluutio) vapaamuotoisiin pintoihin.
Virtausmenetelmä: Yhdistä MPI-analyysi hitsauslinjojen välttämiseksi korkean stressialueilla.
3. Esteettiset tekniikat
"Veitsen reuna" -johtolinjat (R-kulma <0,1 mm) vähentävät sauman näkyvyyttä 90% kulutuselektroniikassa. Reunojen jakamislinjojen sijoittaminen alentaa pinnan karheutta (RA) kahdella luokalla verrattuna tasaisiin alueisiin.
III. Keskeiset tekijät ja optimointistrategiat
1. kutistumiskorvaus
Per GB/T14486-93, kompensoi 1,2–1,5 × materiaalin nimellinen kutistuminen. PA66: lle (nimellinen kutistuminen 0,8–1,5%) käytä 1,0–1,8%.
2. tuuletusjärjestelmän integraatio
Linjojen jakautuminen ensisijaisina tuuletusaukkoina vaativat tuuletusaukon syvyydet materiaalin viskositeetin avulla:
Matala viskositeetti (esim. PP): 0,015–0,02 mm
Korkea viskositeetti (esim. PC): 0,03–0,05 mm
Optimoitu tuuletus vähentää täyttöpainetta 15% ja sykli -aika 8%.
3. Muotin voimakkuus
Puristusvoiman jakamislinjojen on täytettävä:
F puristin = P ontelo X a proj
F puristin : Puristusvoima (kN tai tonnia)
P ontelo : Keskimääräinen onkalon paine (MPA tai kg/cm²)
A proj : Osajuoksijan enimmäispintainen pinta -ala muotin avaamissuunnassa (cm² tai ²)
Ota meihin yhteyttä. Ammattilainen Mukautettu ruiskuvaluvalmistaja Kiinassa.
Iv. Ratkaisut yhteisiin kysymyksiin
1. Flash -ohjaus
Kolminkertaisen suljettujen rakenteet (pää 2 aputiivisteitä), joissa on 0,005 mm jauhatusraja-salama ≤5 μm: iin.
2. monimutkainen pinnan käsittely
Autoteollisuuslinsseissä NURBS-pohjaiset jakopinnat, joissa on 5-akselinen koneistus, saavuttavat ≤0,05 mm: n muotovirheen.
3. Mikromammaisiliuokset
Laser-kaiverrettujen jakoviivojen (20 μm leveys) mahdollistavat tarkkuusosat, kuten insuliinipumput.
V. Advanced Technology Sovellukset
1. CAE-ohjattu optimointi
Kannettavan tietokoneen tapausprojekti vähensi loimi 1,2 mm: stä 0,3 mm: iin käyttämällä aallonmuotoisia osauslinjoja MoldFlow-analyysin avulla.
2. Lisäaineiden valmistus
SLM: n tuottamat osaamislaitteet, joissa biomimeettiset tekstuurit pienentävät kitkakertoimia 40%.
3. Älykäs seuranta
Puskurimuottien IoT -anturit havaitsevat 0,002 mm: n väärinkäytöt vähentäen odottamattomia vikoja 90%.
Vi. Tulevaisuuden trendit
Kello 1.
Syvän oppimisjärjestelmät automatisoivat osat linjan suunnittelu 85%: n vakioosista, leikkaamalla suunnitteluaika 5 ×.
2. Nanomittakaavan pintatekniikka
PVD -pinnoitteet pidentävät muotin käyttöikää miljoonaan sykliin, kolminkertaistuen huoltoväleihin.
3. Kestävyys
"Zero-flash" -johtolinjat biologisesti hajoavilla materiaaleilla vähentävät materiaalijätteitä 1,2%: sta 0,3%: iin.
Tapaustutkimus: Kodinlaitteiden valmistaja lyhensi muotin kehittämisaikaa 45: stä 28 päivään ja vika -määrät 3,5%: sta 0,8%: iin käyttämällä näitä menetelmiä. Nousevien tekniikoiden, kuten digitaalisten kaksosien, kanssa muotin avaussuunta ja viivan optimointi saavat uuden älykkyyden aikakauden.
