Pienen volyymin ruiskupuristus: kattava opas

Pienen volyymin ruiskupuristuksen todellisuus: umpeen kurominen

Valmistuksessa törmäämme usein seinään. Olet kasvanut yli 3D-tulostuksen htaijuvista toleransseista, mutta et ole valmis pudottamaan 50 000 dollaria karkaistusta teräsmuotista, jonka rakentaminen kestää kolme kuukautta. Tämä on paikka Pienen tilavuuden ruiskupuristus (LVIM) astuu sisään. Se on "söpö paikka" laitteistotiimeille, jotka tarvitsevat oikeita osia, aitoja materiaaleja ja todellista nopeutta – ilman yritystason velkaa.

Mistä me oikeastaan ​​puhumme?

Ajattele LVIM:ää massatuotannon ketteränä serkuna. Vaikka perinteinen muovaus kiehtoo "miljoonia syklejä", LVIM on suunniteltu tätä varten 100-10 000 yksikköä alue.

Todellinen taika tapahtuu työkalukaupassa. Karkaistun teräksen työstämiseen kuluneiden uuvuttavien viikkojen sijaan käytämme korkealaatuista alumiinia tai esikarkaistuja terässeoksia. Miksi? Koska alumiini luovuttaa lämpöä nopeammin ja leikkaa kuin voita. Tämä siirtää keskustelun "Kuinka monta kuukautta?" kohtaan "Kuinka monta päivää lähetämme?"

Miksi vaivautua LVIM:n kanssa?

Rehellisesti sanottuna suurin voitto ei ole vain alempi hintalappu – se on mielenrauha.

• Markkinatestaus ilman riskiä: Kuvittele, että lanseeraat tuotteen, huomaat, että painikkeet tuntuvat "tahmeilta" ja joudutte romuttamaan 60 000 dollarin työkalun. Pienen volyymin muovauksella voit kääntyä. Jos markkinat haluavat erilaista rakennetta tai pientä säätöä kahvaan, lompakkosi ei huuda, kun päivität alumiinisisäkkeen.
• "Todellinen materiaali" -etu: Olkaamme rehellisiä, 3D-tulosteet tuntuvat 3D-tulosteilta. Ne sopivat erinomaisesti visuaalisiin tarkastuksiin, mutta ne eivät toimi kuin lopputuote. LVIM käyttää tarkkaa tuotantoluokan kestomuovit (kuten ABS, PC tai nailon) asiakkaasi todella pitävät. Saat vähittäismyyntituotteen napsautussovitukset, lämmönkestävyyden ja pinnan viimeistelyn ensimmäisestä päivästä lähtien.
• Sillan työkalut: Kun massiivista "monionteloista" teräsmuottiasi kaiverretaan jossain tehtaassa, alumiininen "silta"-työkalusi pumppaa jo osia. Olet markkinoilla, keräät tuloja ja keräät palautetta, kun kilpailijasi vielä katsovat CAD-tiedostoja.

Vaihto

Se ei kuitenkaan ole vain auringonpaistetta ja nopeita toimitusaikoja. Alumiinityökalut ovat pehmeämpiä. Ne eivät kestä miljoonaa laukausta, ja saatat joutua uhraamaan joitain monimutkaisimmista sisäisistä jäähdytyslinjoista. Mutta startupille tai T&K-tiimille? Tämä on vaihtokauppa, jonka useimmat meistä tekisivät hetkessä.

Kyse on siitä, että tulee "riittävän hyvä" ollakseen "hyvä" asiakkaidesi silmissä niin nopeasti kuin inhimillisesti mahdollista.

Milloin painaa liipaisinta: Oikean hetken valitseminen vähäisen volyymin muovaukselle

On helppo jäädä kiinni "tulostetaan vain 3D-tulosta" -ajatteluun, mutta tulee kohta, jossa se lakkaa olemasta järkevää – sekä budjettisi että järkesi kannalta. LVIM ei ole vain keskitie; se on strateginen liike. Eli milloin sitä pitäisi oikeasti käyttää?

1. Prototypingin loppukoe

Ajattele tätä "beta"-vaiheena. Olet tehnyt FDM- tai SLA-tulosteet, ja muoto näyttää oikealta. Mutta napsahtaako klippi? Vääntääkö sisäisen elektroniikan lämpö koteloa? Kun käytät pientä muovausta lopullisissa prototyypeissäsi, testaat varsinaista fysiikkaa osasta. Näet kuinka muovi virtaa kulmiin ja kuinka se kutistuu – todellista dataa, jota et vain saa tulostimesta.

2. "Sillan" rakentaminen

Tämä on epäilemättä yleisin käyttötapaus. Oletetaan, että tuotteesi on hitti ja olet tilannut suurikapasiteettisen teräsmuotin. Tämän työkalun saapuminen saattaa kestää 12–16 viikkoa. Onko sinulla varaa odottaa neljä kuukautta myynnin aloittamista? Ei varmaankaan. "Bridge Tool" (alumiinimuotti) vie sinut ensimmäisten kuukausien läpi. Se pitää kokoonpanolinjasi liikkeessä, kun raskasta rautaa taotaan edelleen.

3. Pilottituotanto ja pienet markkinaraot

Joskus "matala äänenvoimakkuus" on itse asiassa "täysi äänenvoimakkuus". Jos rakennat lääketieteellisiä laitteita, huippuluokan autojen kojelautasarjoja tai erikoistuneita dronekomponentteja, saatat tarvita vain 2 000 yksikköä vuodessa. Näissä tapauksissa 80 000 dollarin käyttäminen monionteloiseen työkaluun on vain huonoa liiketoimintaa. LVIM:stä tulee pysyvä tuotantoratkaisusi, joka pitää yleiskustannukset alhaisina ja katteet terveinä.

Materiaaliohjekirja: Mitä voit itse asiassa muotoilla?

Ihmiset kysyvät usein: "Voinko käyttää samaa muovia kuin isot kaverit?" Täysin. Itse asiassa se on koko pointti.

Heavy Hitters: Termoplastit

Suurin osa kosketuksistamme – hammasharjastasi autosi verhoiluun – on valmistettu kestomuovista. Nämä ovat esityksen tähdet, koska niitä voidaan sulattaa, ruiskuttaa ja jäähdyttää toistuvasti.

• ABS: Luotettava työhevonen. Kestävä, iskunkestävä ja viimeistely kauniisti.
• Polykarbonaatti (PC): Kun tarvitset sen olevan selkeä tai uskomattoman vahva.
• Nylon (PA): Tekninen valinta hammaspyörille ja liikkuville osille, joiden on kestettävä kulutusta.

Asiantuntijat: Lämpöpatterit

Nämä ovat eri rotuja. Kun ne ovat kovettuneet, ne ovat valmiita – kuten kakun leivontaa, et voi sulattaa sitä takaisin taikinaan. Ne soveltuvat erinomaisesti kuumaan ympäristöön tai sähköeristykseen, jossa osan ei voi sulaa paineen alaisena.

Taistelijan valitseminen

Materiaalin valinta ei ole vain vahvuus; kyse on "kutistumisesta". Eri muovit käyttäytyvät eri tavalla osuessaan muotin kylmiin seiniin. Jos vaihdat materiaalia projektin puolivälissä, osat eivät ehkä enää sovi yhteen. On aina parempi valita tuotantotarkoituksessa käytettävä materiaali pienen volyymin aikana, jotta vältytään ikäviltä yllätyksiltä myöhemmin.

Milloin painaa liipaisinta: Oikean hetken valitseminen vähäisen volyymin muovaukselle

On helppo jäädä kiinni "tulostetaan vain 3D-tulosta" -ajatteluun, mutta tulee kohta, jossa se lakkaa olemasta järkevää – sekä budjettisi että järkesi kannalta. LVIM ei ole vain keskitie; se on strateginen liike. Eli milloin sitä pitäisi oikeasti käyttää?

1. Prototypingin loppukoe

Ajattele tätä "beta"-vaiheena. Olet tehnyt FDM- tai SLA-tulosteet, ja muoto näyttää oikealta. Mutta napsahtaako klippi? Vääntääkö sisäisen elektroniikan lämpö koteloa? Kun käytät pientä muovausta lopullisissa prototyypeissäsi, testaat varsinaista fysiikkaa osasta. Näet kuinka muovi virtaa kulmiin ja kuinka se kutistuu – todellista dataa, jota et vain saa tulostimesta.

2. "Sillan" rakentaminen

Tämä on epäilemättä yleisin käyttötapaus. Oletetaan, että tuotteesi on hitti ja olet tilannut suurikapasiteettisen teräsmuotin. Tämän työkalun saapuminen saattaa kestää 12–16 viikkoa. Onko sinulla varaa odottaa neljä kuukautta myynnin aloittamista? Ei varmaankaan. "Bridge Tool" (alumiinimuotti) vie sinut ensimmäisten kuukausien läpi. Se pitää kokoonpanolinjasi liikkeessä, kun raskasta rautaa taotaan edelleen.

3. Pilottituotanto ja pienet markkinaraot

Joskus "matala äänenvoimakkuus" on itse asiassa "täysi äänenvoimakkuus". Jos rakennat lääketieteellisiä laitteita, huippuluokan autojen kojelautasarjoja tai erikoistuneita dronekomponentteja, saatat tarvita vain 2 000 yksikköä vuodessa. Näissä tapauksissa 80 000 dollarin käyttäminen monionteloiseen työkaluun on vain huonoa liiketoimintaa. LVIM:stä tulee pysyvä tuotantoratkaisusi, joka pitää yleiskustannukset alhaisina ja katteet terveinä.

Materiaaliohjekirja: Mitä voit itse asiassa muotoilla?

Ihmiset kysyvät usein: "Voinko käyttää samaa muovia kuin isot kaverit?" Täysin. Itse asiassa se on koko pointti.

Heavy Hitters: Termoplastit

Suurin osa kosketuksistamme – hammasharjastasi autosi verhoiluun – on valmistettu kestomuovista. Nämä ovat esityksen tähdet, koska niitä voidaan sulattaa, ruiskuttaa ja jäähdyttää toistuvasti.

• ABS: Luotettava työhevonen. Kestävä, iskunkestävä ja viimeistely kauniisti.
• Polykarbonaatti (PC): Kun tarvitset sen olevan selkeä tai uskomattoman vahva.
• Nylon (PA): Tekninen valinta hammaspyörille ja liikkuville osille, joiden on kestettävä kulutusta.

Asiantuntijat: Lämpöpatterit

Nämä ovat eri rotuja. Kun ne ovat kovettuneet, ne ovat valmiita – kuten kakun leivontaa, et voi sulattaa sitä takaisin taikinaan. Ne soveltuvat erinomaisesti kuumaan ympäristöön tai sähköeristykseen, jossa osan ei voi sulaa paineen alaisena.

Taistelijan valitseminen

Materiaalin valinta ei ole vain vahvuus; kyse on "kutistumisesta". Eri muovit käyttäytyvät eri tavalla osuessaan muotin kylmiin seiniin. Jos vaihdat materiaalia projektin puolivälissä, osat eivät ehkä enää sovi yhteen. On aina parempi valita tuotantotarkoituksessa käytettävä materiaali pienen volyymin aikana, jotta vältytään ikäviltä yllätyksiltä myöhemmin.

Koodin murtaminen: prosessi ja hintalappu

Kuinka me itse asiassa siirrymme digitaalisesta tiedostosta osalaatikkoon kahdessa viikossa? Se ei ole taikuutta, mutta se vaatii hieman "rasvan leikkaamista" perinteisestä valmistuksesta.

CAD:sta onkaloon: LVIM-prosessi

Raskaan nostaminen tapahtuu aikana Muotin suunnittelu . Suuren volyymin tuotannossa olet huolissasi sykliajan jokaisesta mikrosekunnista, joten rakennat monimutkaisia ​​"vesivaipoja" jäähdytystä varten. Pienen volyymin muovauksessa yksinkertaistamme. Käytämme Master Unit Die (MUD) alustat – standardoidut kehykset, joissa on mukautettuja lisäosia. Tämä tarkoittaa, että meidän on leikattava vain "ontelo" (osan muoto) eikä koko massiivista metallikappaletta.

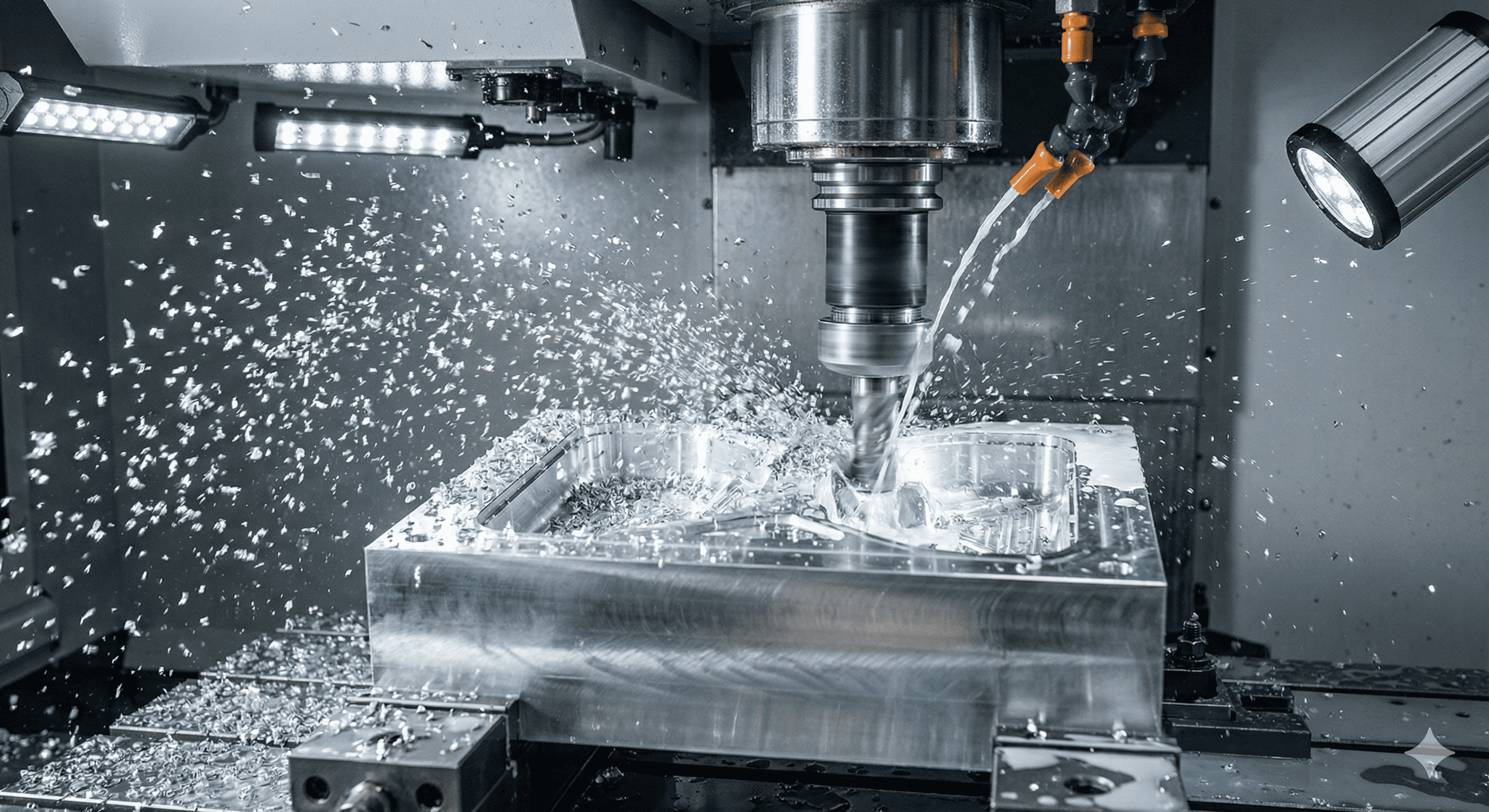

Kun muotti on koneistettu – yleensä nopealla CNC:llä – se kiinnitetään puristimeen. Itse ruiskutussykli on paineen ja lämpötilan tanssia. Sula hartsi työnnetään työkaluun, pidetään valtavan paineen alaisena "uppoamisjälkien" estämiseksi, ja sitten se ponnahtaa ulos. Koska käytämme alumiinia, työkalu luovuttaa lämpöä nopeasti, mikä on mukava bonus asioiden liikkeessä pitämiseen.

Laadunvalvonta: Ei "halpaa", vain "nopeaa"

Yleinen väärinkäsitys on, että "pieni äänenvoimakkuus" tarkoittaa "huonoa laatua". Todellisuudessa osat ovat usein paremmin koska tuotantomäärät ovat lyhyempiä. Käyttäjä voi pitää 500 osaa tarkemmin silmällä kuin 500 000 osaa. Tarkistamme edelleen toleranssit CMM-mittauskoneilla (Coordinate Measuring Machines) ja varmistamme, että väri vastaa tuotemerkkisi vaatimuksia.

Suuri kysymys: Mitä tämä tulee maksamaan?

Puhutaanpa numeroista – tai ainakin siitä, mikä niitä ohjaa. Ruiskuvalussa taistelet aina Alkuasennuskustannukset .

1. Työkalulaki: Tämä on suurin esteesi. LVIM:lle etsit valikoimaa – ehkä 2 000 dollaria yksinkertaisesta vaihteesta ja jopa 15 000 dollaria monimutkaisesta kotelosta, jossa on "sivutoimintoja" (liikkuvat osat muotissa). Vertaa sitä 50 000 dollariin tuotantoterästyökalulle.
2. Osan hinta: Tässä saalis. Osakohtainen hintasi on korkeampi kuin massamittakaavassa. Miksi? Koska hajotat tätä asetusaikaa ja koneen kalibrointia yli 500 yksikölle miljoonan sijasta.
3. Geometrialla on merkitystä: Haluatko "nolla-asteen" seinän? Tai syvä, kapea reikä? Se lisää kustannuksia. Jos voit suunnitella antelias vetokulmat (kapenevat sivut), osa ponnahtaa ulos helpommin, muotti kestää pidempään ja hinta laskee.

Kuinka säästää muutama grand

Jos haluat pitää laskun kevyenä, harkitse Pintakäsittely . Korkeakiiltoinen, A-luokan peilipinta vaatii ihmisen käsin kiillotusta tuntikausia. Jos voit elää "Protomold"-kuvioidun viimeistelyn tai tavallisen koneviimeistelyn kanssa, säästät huomattavan osan muutoksesta ja muutaman päivän läpimenoajan.

Kilpailu: Pienimuotoinen muovaus vs. kenttä

Valmistusmenetelmän valitsemisen ei pitäisi tuntua arvailulta. Yleensä se tulee "tuottopisteeseen". Milloin 3D-tulostimen nopeus lakkaa olemasta etu? Milloin CNC-koneistetun lohkon hinta nousee ylivoimaiseksi?

Tässä on "huijauslehti", jota useimmat insinöörit käyttävät päättäessään:

"Kustannusten jako"

Ajattele asiaa näin: 3D-tulostus on kuin taksilla matkustamista. Se on kätevä lyhyelle matkalle, mutta et käyttäisi sitä ajaaksesi maan halki. Pienen volyymin ruiskupuristus on kuin auton leasing. Alussa on vähän paperityötä ja käsiraha (muottikustannukset), mutta sen jälkeen jokainen mailia - tai jokainen osa - on huomattavasti halvempi.

Tosimaailman vaikutus: SolarSackin menestys

Katsotaanpa todellista esimerkkiä. Tanskalainen yritys soitti SolarSack kehitti yksinkertaisen, hengenpelastavan tuotteen: muovipussin, joka käyttää UV-säteilyä veden puhdistamiseen.

He tarvitsivat erityisen vesihanan, joka oli elintarvikekelpoinen, tiivis ja tarpeeksi halpa kehittyville markkinoille.

• Ongelma: 3D-tulostus ei kestänyt elintarvikelaatuisia materiaalivaatimuksia, ja "täysimittainen" teräsmuotti oli 40 000 dollarin riski startupille.
• Ratkaisu: He käyttivät Pienen volyymin muovaus . Se antoi heille mahdollisuuden selata kuutta erilaista hanamallia menettämättä paitojaan.
• Tulos: He valmistivat ensimmäiset 10 000 yksikköä käyttämällä tätä "pehmeää" työkalua. Kun tuote oli todistetusti menestys ja suunnittelu lukittiin, he lopulta investoivat "raskaisiin" teräksen tuotantotyökaluihin.

Mitä seuraavaksi? Pienten erien tulevaisuus

Olemme siirtymässä pois "yksi koko sopii kaikille" -tehdasmallista. LVIM:n tulevaisuus on tulossa älykkäämmäksi ja vihreämmäksi.

1. AI-käyttöiset muotit: Näemme enemmän ohjelmistoja, jotka käyttävät tekoälyä "ennustamaan", kuinka muovi virtaa, ennen kuin edes leikkaamme metallia. Tämä tarkoittaa, että ensimmäinen osa on paljon todennäköisemmin täydellinen, mikä vähentää hukkaa.
2. Ympäristöystävälliset hartsit: Kiertotalouden tavoitteiden nousun myötä kauppoja on tarjolla enemmän kierrätetyt hartsit or biopohjaiset muovit (kuten maissitärkkelyksestä valmistetut) erityisesti lyhytaikaisiin projekteihin. Se on loistava tapa brändeille testata "vihreitä" versioita tuotteistaan ​​sitoutumatta massiiviseen tuotannon uudistukseen.
3. Työpöytäautomaatio: Pienimuotoisia robottikäsivarsia käytetään nyt osien "poimimiseen ja sijoittamiseen" jopa pienissä liikkeissä, mikä auttaa pitämään pienten ajojen työvoimakustannukset kilpailukykyisinä ulkomaisen massatuotannon kanssa.

Bottom Line

Low Volume Injection Molding ei ole vain "budjetti" massatuotannon versio. Se on työkalu nopeasti liikkuville. Se on tarkoitettu tiimeille, jotka haluavat saada korkealaatuisen tuotteen asiakkaidensa käsiin kilpailijoiden kiistellessä prototyypistä.

Kääriminen: Muokkaako pieni volyymi seuraavaa siirtoasi?

Olemme käsitelleet "miten", "mitä" ja "kuinka paljon". Mutta loppujen lopuksi pienimääräinen ruiskuvalu on enemmän kuin pelkkä rivikohta valmistusbudjetissa – se on selviytymisstrategia valonnopeudella liikkuvilla markkinoilla.

Takeaway

Jos istut suunnittelun parissa, joka on valmis maailmalle, älä anna perinteisen valmistuksen "kaikki tai ei mitään" -myytin estää sinua. Sinun ei tarvitse valita lelulta tuntuvan muoviosan (3D-tulostus) tai massiivisen rahapelin (karkaistu terästyökalu) välillä.

Pienen volyymin ruiskupuristus antaa sinulle:

• Professional Edge: Osat, jotka näyttävät ja toimivat kuin ne kuuluisivat vähittäiskaupan hyllylle.
• Financial Breathing Room: Pienemmät alkukustannukset, joiden avulla voit pitää pääomasi markkinointia ja kasvua varten.
• Mahdollisuus kääntyä: Jos asiakkaasi haluavat muutosta, et ole naimisissa 50 000 dollarin rautapalan kanssa.

Viimeinen vinkki myymälästä

Ennen kuin lähetät CAD-tiedostosi tarjousta varten, tee itsellesi palvelus: Keskustele muovaajan kanssa ajoissa. Kymmenen minuutin keskustelu vetokulmista tai seinämän paksuudesta voi usein säästää tuhansia dollareita työkalujen muutoksissa. Useimmat pienivolyymilliset kaupat ovat tottuneet työskentelemään "sotkuisten" T&K-tiedostojen kanssa – ne odottavat auttavan sinua hiomaan muotin suunnittelua. Hyödynnä tätä asiantuntemusta.

Yhteenvetotaulukko: Osan elinkaari

Kuilu "idean" ja "tuotteen" välillä on kapeampi kuin koskaan. Olitpa rakentamassa seuraavaa upeaa lääkinnällistä laitetta tai erikoista kuluttajateknologiaa, LVIM on silta, joka vie sinut yli.

Usein kysytyt kysymykset

Pienen volyymin muovauksen osalta samat muutamat kysymykset heräävät yleensä esille myymälässä. Tässä on "suora puhe" siitä, mitä sinun todella tarvitsee tietää.

Kuinka "matala" on alhainen äänenvoimakkuus tarkalleen?

Vaikka lakia ei ole kiveen kirjoitettu, teollisuus ottaa yleensä kaiken huomioon 100-10 000 yksikköäs makeana paikkana. Alle 100 voit yleensä paremmin käyttää 3D-tulostusta tai CNC-työstöä. Yli 10 000 alumiinimuotin kuluminen saattaa alkaa vaikuttaa toleransseihisi, mikä tekee siirtymisestä teräkseen järkevämmän pitkän aikavälin panoksen.

Näyttävätkö osani "prototyypiltä"?

Ei ollenkaan. Se on sen kauneus. Koska käytämme aitoja ruiskupuristuspuristimia ja tuotantolaatuisia hartseja, osillasi on sama paino, rakenne ja rakenteellinen eheys kuin osilla, jotka ostaisit isopakkauksesta. Jos haluat tietyn tekstuurin (kuten mattapintaisen pinnan tai kipinöidyn pinnan), voimme levittää sen suoraan muottiin.

Voinko tehdä muutoksia muottiin, kun se on rakennettu?

Kyllä – tiettyyn pisteeseen asti. Se on paljon helpompaa poista metalli kuin lisätä sitä. Jos tarvitset reikää pienemmäksi tai seinää ohuemmaksi, voimme yleensä ”koneistaa pois” enemmän muotista. Materiaalin lisääminen (osan paksuntaminen) on hankalampaa ja saattaa vaatia hitsauksen tai uuden osan. Tästä syystä alumiini on niin suosittu; se on uskomattoman anteeksiantavainen ja nopea muokata verrattuna karkaistuun teräkseen.

Miksi toimitusaika on niin paljon lyhyempi?

Perinteiset muotit ovat kuin pankkiholvit – ne on rakennettu kestämään miljoonia korkeapainesyklejä. Se vie aikaa. Pienimääräinen työkalujen käyttö yksinkertaistetut mallit ja "pehmeämmät" metallit, joita voidaan leikata paljon suuremmilla nopeuksilla CNC-koneella. Jätämme myös väliin massatuotannossa käytetyt monimutkaiset automatisoidut jäähdytysjärjestelmät, mikä leikkaa viikkoja valmistusaikataulusta.

Onko käytössäni rajoitettua materiaalia?

Jos se on kestomuovi, voimme muovata sen. Perustasosta Polypropeeni korkeaan suorituskykyyn PEEK tai lasilla täytettynä Nylon , prosessi käsittelee ne kaikki. Ainoa todellinen "raja" on varmistaa, että materiaalivalintasi vastaa muotin suunnittelua (koska eri muovit kutistuvat eri nopeudella).

Entä jos tarvitsen lopulta 100 000 osaa?

Ajattele pienen volyymin työkaluasi "markkinoille pääsyn" työkaluna. Kun myyntimääräsi oikeuttaa investoinnin, otat pienellä volyymilla suoritetusta ajosta opitut opetukset – kuten missä pesuallasjäljet ​​ilmestyivät tai mitkä toleranssit olivat tiukat – ja käytät niitä monionteloiseen teräksen tuotantotyökaluun. Olet käytännössä käyttänyt LVIM:ää massatuotantovaiheesi riskien poistamiseen.
