Pehmeiden elastomeerien, kuten termoplastisten elastomeerien (TPE) tai termoplastisten polyuretaanien (TPU) päällemuovaus jäykän muovin, metallin tai painettujen piirilevyjen (PCB) päälle parantaa ergonomista pitoa, vaimentaa tärinää ja luo nestetiiviin tunkeutumissuojan. Kuitenkin tuotevirheet – kuten rajapintojen delaminaatio, nielujäljet, pitkittyneet jäähdytysjaksot tai liiallinen osien vääntyminen – johtavat usein väärään seinämänpaksuussuunnitteluun.
Yleiset suunnitteluohjeet suosittelevat usein tasaisen 2,0 mm:n seinämänpaksuuden säilyttämistä. Käytännössä optimaalinen pinnan paksuus riippuu suuresti tietyistä substraattimateriaaleista, rakenteellisista vahvistustarpeista, virtauspituussuhteista ja tartuntavaatimuksista. Tämä tekninen opas hahmottelee tarkat paksuusmatriisit, prosessinäkökohdat, rakenteelliset DFM-säännöt ja validointiprotokollat ylimuovaussovelluksiin.
1. Suositeltu pintamuottipaksuus materiaalin ja alustan mukaan

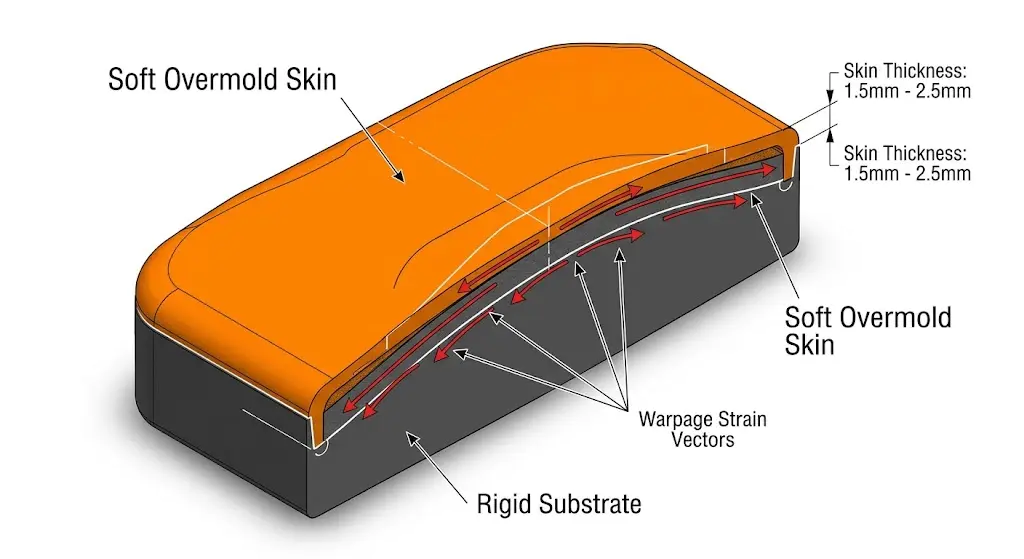

Ylimuotin paksuuden määrittäminen edellyttää toiminnallisen kosketuspalautteen tasapainottamista lämpörasituksen, tilavuuden kutistumisen ja syklin aikarajoitusten kanssa. Elastomeereilla on korkeammat lineaarisen lämpölaajenemiskertoimet (CLTE) kuin jäykillä substraateilla; liian paksut ylimuotiset kuoret aiheuttavat suurta supistusjännitystä jäähdytyksen aikana, mikä johtaa alustan vääntymiseen tai liiman leikkaukseen.
Alla oleva matriisi tarjoaa tarkat paksuusrajat ytimen valmistusalustojen välillä:
| Alustan materiaali | Minimi ihon paksuus | Suositeltu nimellispaksuus | Vahvistettu maksimipaksuus | Ensisijaiset sovellukset ja huomautukset |
|---|---|---|---|---|
| Tekniset muovit (ABS, PC, PC/ABS) | 0,75 mm | 1,50 - 2,50 mm | 3,50 mm | Kulutuselektroniikka, sähkötyökalujen kahvat. Erinomainen kemiallinen sitoutumispotentiaali pintamolekyylidiffuusiolla. |
| Korkean lämpötilan polyamidit (PA6, PA66, PBT) | 1,00 mm | 1,50 - 2,20 mm | 3,00 mm | Autojen moottorikotelot, teollisuusanturit. Vaatii korkean työkalun lämpötilan täyden kemiallisen tarttuvuuden saavuttamiseksi. |
| Puolikiteiset muovit (POM, PP) | 1,20 mm | 1,80 - 2,50 mm | 3,00 mm | Alhainen pintaenergia tekee kemiallisen sitoutumisen vaikeaksi; on vahvasti riippuvainen mekaanisista lukitusominaisuuksista. |
| Metallit (painevalettu alumiini, sinkki, teräs) | 1,00 mm | 2,00 - 3,00 mm | 4,00 mm | Kirurgiset instrumentit, raskaan kaluston kahvat. Korkea lämmönjohtavuus kylmät sulavat nopeasti; vaatii esilämmityksen. |
| Kapseloidut piirilevyt ja elektroniikka | 1,00 mm | 1,50 - 2,00 mm | 2,50 mm | Matalapainemuovaus tai herkkä päällemuovaus. Paksuuden tulee suojata herkkiä komponentteja puristuspaineita vastaan. |
Suunnitteluhuomautus: Pehmeät kädensijat vaativat tyypillisesti 1,5–2,5 mm:n nimellispaksuuden riittävän kosketusvaimennuksen saavuttamiseksi. Alle 1,0 mm:n paksuudet tuntuvat jäykiltä, kun taas yli 3,5 mm:n osat pidentävät jäähtymisaikoja huomattavasti ja aiheuttavat sisäisiä aukkoja.
2. Injektoitavan ihon vähimmäispaksuus ja ohutseinäiset tekniikat
Luotettavan ohutseinämän (alle 1,0 mm) päällemuovauksen saavuttaminen ilman salamaa, lyhyitä otoksia tai pinnan epäröintijälkiä riippuu virtauspituussuhteiden (L/T) ja sulatteen viskositeetin ohjaamisesta.
Kun virtauksen pituuden ja seinämän paksuuden suhde (L/T) ylittää 100:1, stjaardi TPE-formulaatiot jäätyvät ennenaikaisesti. Suuren virtauksen TPE/TPU-koostumukset, joilla on korkea sulavirtausindeksi (MFI > 25 g/10 min 190 °C:ssa/2,16 kg), mahdollistavat seinämän vähimmäispaksuuden aina 0,50 mm - 0,75 mm lyhyillä virtausreiteillä (< 50 mm).
Tärkeimmät prosessi- ja työkaluohjeet ohutseinämäiselle muovaukselle:
- Työkalun korotetut lämpötilat: Nosta alustan muotin ontelon lämpötiloja 15 °C - 25 °C estääksesi varhaisen jäätymisen ruiskutusvaiheen aikana.
- Peräkkäiset venttiiliportit tai kuumakanavat: Pudota kuumakärkiset portit suoraan ylimuottialueen paksumpiin osiin painehäviöiden minimoimiseksi.
- Suuret ruiskutusnopeudet: Täytä ohuet ontelot nopeasti ennen ihokerroksen jähmettymistä käyttämällä tarkkoja monivaiheisia pakkausprofiileja välähdyksen estämiseksi.
- Tuuletussyvyyden säätö: Tarkka mikrotuuletus (syvyys 0,010–0,015 mm) on kriittinen lähellä ohuita reunoja, jotta vältetään jääneen ilman palovamma aiheuttamatta hartsin leimahdusta.
3. Suunnittelusäännöt yhtenäisille seinille, riveille, ulokkeille ja siirtymille
Epätasainen ylimuotin paksuus aiheuttaa differentiaalista kutistumista, joka synnyttää paikallisia jännityskeskittymiä ja reunan nousua. Tiukkojen geometristen mittasuhteiden noudattaminen säilyttää rakenteellisen eheyden ja saumattomat ihon ja alustan väliset siirtymät.
Geometriset DFM-suhteet:
- Ihon ja ytimen välinen suhde: Ylimuotin paksuuden tulisi ihannetapauksessa vastata 60-80 % alla olevan alustan seinämän paksuudesta, jotta vältetään alustan lämpövääristymä haulla työnnön aikana.
- Rivan sisäpaksuus: Päällysmuottipinnan alle tai sisälle upotetut rivat eivät saa ylittää 50 % päämuovin nimellisseinämän paksuudesta. (esim. alustan rivan paksuus = 0,50 * overmold-ihon paksuus).
- Sisäiset säteet (R): Vältä teräviä sisäkulmia. Varmista, että minimisäde on R = 0,5 mm tai 0,5 - 0,75 kertaa seinämän paksuus kaikissa leikkauspisteissä jännityskeskittymiskertoimien minimoimiseksi.
- Sulkuaskel ja lukitusurat: Älä koskaan päätä ylimuotistunutta ihoa tasaiselle pinnalle. Suunnittele kehäsulkuporras, jonka syvyys vastaa koko kuoren paksuutta, yhdistettynä 0,5 mm x 0,5 mm:n mekaaniseen lukitusuraan, joka estää kuoriutumisen paljaita reunoja pitkin.
4. Alustan valmistelu, pohjamaalit ja sidoslujuuden testaus
Kestävä ylivalettu osa vaatii suurta rajapinnan tartuntavoimaa. Kiinnitysmekanismit jaetaan kahteen pääluokkaan: Kemiallinen diffuusiosidonta and Mekaaninen lukitus .
Pintojen esikäsittelymenetelmät:
- Ilmakehän plasma/liekkikäsittely: Nostaa ei-polaaristen polymeerien (esim. polypropeenin) pintaenergian yli 44 dyne/cm kostutuksen maksimoimiseksi.
- Kemialliset alukkeet / silaaniliitosaineet: Levitetään metalliseoksille tai keraamisille alustoille ennen muovausta kovalenttisten sidosten muodostamiseksi sisään tulevien elastomeerihartsien kanssa.
- Hiomamateriaalien puhallus: Luo metallien mikrokarheutta (Ra 2,5 - 6,3 µm), mikä parantaa merkittävästi mekaanista kiilausta.
Tavalliset tartuntatestit:
Sidoksen eheys arvioidaan käyttämällä standardoituja testausprotokollia:
- 90 asteen kuoriutumistesti (ASTM D903 / ISO 813): Ilmaisee voiman, joka tarvitaan päällysmuottinauhan kuorimiseen alustasta. Hyväksytyt teollisuusarvot vaihtelevat välillä 3,5 - 8,0 N/mm durometrista riippuen.
- Kierrosleikkaustesti (ASTM D1002): Arvioi leikkauslujuuden vetokuormituksen alaisena.
Virhetilan tavoite: Laadunvalvontaprotokollat vaativat Yhtenäinen epäonnistuminen (jos elastomeerimateriaali repeytyy sisäisesti) kuin Liimavirhe (jossa iho irtoaa puhtaasti rajapinnasta).
5. Työkalu, tuuletus, muottivirtauksen simulointi ja kustannusten vaihto
Ihon paksuus vaikuttaa suoraan valmistusyksikkökustannuksiin, sykliaikaan ja romun määrään. Koska muovin jäähtymisaika skaalautuu eksponentiaalisesti seinämän paksuuden kanssa (jäähtymisaika on verrannollinen seinämän paksuuden neliöön), paksuuden lisääminen aiheuttaa merkittävän syklin ajan.
Kutistumismäärät ja CAE-simulointi:
Ylimuottimateriaalien tilavuuskutistuminen vaihtelee 1,2 %:sta 2,5 %:iin, huomattavasti suurempi kuin jäykkien teknisten kestomuovien (0,4 % - 0,7 %). Työkalujen suunnittelijoiden on laskettava differentiaalinen kutistuminen Moldflow (CAE) -analyysiohjelmistossa verkon muodon tarkkuuden varmistamiseksi.
Tärkeimmät arvioitavat CAE-analyysitulokset:
- Tilavuuden kutistuminen jäätymisen yhteydessä: Varmistaa tasaisen pakkauksen paksuusmuutoksilla.
- Volumetrinen taipuma / vääntyminen: Tunnistaa, aiheuttaako epäsymmetrinen jäähdytys metalli- tai PCB-substraatin toisella puolella taivutusvoimia.
- Pintojen leikkausjännitys: Arvioi, syrjäyttävätkö ruiskutusvirtauspaineet tai vahingoittavatko ne herkät alustan piirteet tai esiasennettuja lisäosia.
Pyydä Overmolding DFM -arvostelu ja tarjous
Ylimuotin paksuuden optimointi edellyttää seinän tasaisuuden, työkalujen suunnittelun, materiaalien yhteensopivuuden ja kosketusvaatimusten tasapainottamista. Suunnittelutiimimme tarjoaa kattavat DFM (Design for Manufacturability) -arvioinnit, Moldflow-lämpösimulaatiot ja nopeat prototyyppipalvelut.
- Käsittelyaika: DFM-palaute 24 tunnin sisällä; prototyyppityökalut 5–7 arkipäivässä.
- Vaatimustenmukaisuusstandardit: ISO 13485, USP Class VI lääketieteelliset elastomeerit, RoHS/REACH-yhteensopivat materiaalivaihtoehdot.
Lähetä 3D CAD -tiedostosi (STEP/IGES) ja alustan tekniset tiedot saadaksesi yksityiskohtaisen paksuuden ja valmistettavuusarvion ruiskuvaluasiantuntijoiltamme.
Usein kysytyt kysymykset (FAQ)
1. Mitä ylimuotin paksuuksia suositellaan yleisille alustoille, kuten ABS, PC, alumiini ja PCB?
Suositellut nimellispaksuudet ovat 1,5–2,5 mm teknisille muoveille, kuten ABS:lle ja PC:lle, 2,0–3,0 mm metalleille, kuten alumiinille, ja 1,5–2,0 mm kapseloiduille piirilevyille, jotta varmistetaan asianmukainen suojaus aiheuttamatta liiallista lämpörasitusta herkälle elektroniikalle.
2. Mikä on pienin käytännön ylimuotin paksuus, joka on saavutettavissa TPE:llä, ja mitkä prosessimuutokset mahdollistavat sen?
Käytännön pienin paksuus on 0,50–0,75 mm korkeavirtaus TPE/TPU-koostumuksia käytettäessä. Tämän saavuttaminen vaatii kohotettuja muottipesän lämpötiloja, suuria ruiskutusnopeuksia, peräkkäistä venttiiliporttia ja tarkkaa mikroilmanvaihtoa ennenaikaisen jäätymisen estämiseksi.
3. Miten suunnittelen tasaisen seinämän paksuuden ja vältän uppoamisjälkiä tai delaminaatiota?
Pidä ylimuotin paksuus välillä 60–80 % alla olevasta alustan seinämästä, suunnittele sisäiset rivat enintään 50 prosenttiin päällimuotin seinämästä, käytä reilut siirtymäsäteet (vähintään 0,5 mm) ja sisällytä kehäsulkuportaat mekaanisilla lukitusurilla.
4. Kuinka minun pitäisi valmistella alusta, jotta maksimoin liimauksen lujuuden ylimuovausta varten?
Substraatit voidaan valmistaa käyttämällä ilmakehän plasma- tai liekkikäsittelyä pintaenergian lisäämiseksi, käyttämällä metallien silaanikytkentäpohjusteita tai mekaanisen pinnan karheuden aikaansaamiseksi väliainepuhalluksella. Pyri koheesiovaurioon ASTM D903 -kuoritustestin aikana.
5. Miten ylimuotin paksuus vaikuttaa jäähdytysaikaan ja osan kokonaiskustannuksiin?
Jäähdytysaika kasvaa eksponentiaalisesti seinämän paksuuden neliön myötä. Pintapaksuuden lisääminen 1,5 mm:stä 3,0 mm:iin voi yli kaksinkertaistaa vaaditun jäähdytysjakson ajan, mikä lisää merkittävästi yksikkökohtaisia valmistuskustannuksia.
