Asiantuntijaopas suunnitteluinsinööreille ja hankinta-asiantuntijoille räätälöityjen kumikomponenttien optimointiin, toleranssistandardien noudattamiseen ja kansainvälisen tuotannon virtaviivaistamiseen.
Suunnitteluohjeet kumiruiskuvalettuille osille
Elastomeerikomponenttien suunnittelu vaatii selkeää suunnittelutapaa verrattuna jäykkään termoplastiseen muovaukseen. Koska synteettinen kumi käy läpi merkittävän silloittumisen vulkanoinnin aikana, virtausdynamiikka ja tilavuuskutistuminen sanelevat tarkat geometriset rajoitukset. Ensisijainen vikatila räätälöidyssä kumivalussa on epäyhtenäinen nimellinen seinämäpaksuus, mikä aiheuttaa epätasaista kovettumisnopeutta, vakavaa sisäistä tyhjenemistä ja pinnan uppoamisjälkiä. Suositeltavan seinämän paksuuden säilyttäminen 1,5–5,0 mm (pienikalvojen absoluuttinen toiminnallinen minimi on noin 0,5 mm) varmistaa tasapainoisen yhdisteen virtauksen ja lämpötasapainon koko ontelossa.
Kulman säteet ja vetokulmat säätelevät suoraan työkalun pitkäikäisyyttä ja osien poistotehokkuutta. Terävät sisäkulmat keskittävät mekaanisen rasituksen ja estävät elastomeerin virtauksen; siksi sisäsäteiden on oltava vähintään 25 % viereisen nimellisseinämän paksuudesta (vähintään 0,5 mm). Vaikka matalan kestävyyden kumin luontainen elastisuus mahdollistaa pienten alileikkausten pakotetun purkamisen (kuorimisen), 1,0–2,0 asteen syväyskulman käyttäminen sivua kohden on edelleen kriittistä korkean kestävyyden omaaville yhdisteille (yli 70 Shore A) tai teksturoiduille pinnoille repeytymisen estämiseksi nopean heiton aikana.
Tiivistysprofiileissa räätälöidyt tiivisteiden poikkileikkaukset edellyttävät tiukasti muodonmuutosrajojen noudattamista. Nimellisessä puristuskuormassa elastomeeristen tiivisteiden tulee kokea 15–30 % puristuspuristus. Liian suuri tiivisteen tilavuus suhteessa tiivisteen onteloon aiheuttaa hydraulisen lukituksen ja ennenaikaisen puristussarjan epäonnistumisen.
| Suunnitteluparametri | Suositeltu kohde | RMA-luokka A2 (korkea tarkkuus) | ISO 3302-1 luokka M2 |
|---|---|---|---|
| Nimellinen seinän paksuus | 1,5 mm - 5,0 mm | /- 0,10 mm (mitat < 10 mm) | /- 0,16 mm (mitat < 10 mm) |
| Sisäinen täytteen säde | >= 25 % seinämän paksuudesta | /- 0,15 mm (10–25 mm) | /- 0,20 mm (10-25 mm) |
| Syvyyskulma | 1,0-2,0 astetta per puoli | /- 0,20 mm (25-50 mm) | /- 0,32 mm (25–50 mm) |
| Undercut Depth | < 5 % ilman mekaanista ydintä | /- 0,25 mm (50–80 mm) | /- 0,40 mm (50–80 mm) |
Taulukko 1: Tärkeimmät suunnitteluparametrit ja vertailu RMA Class A2 Precision - ja ISO 3302-1 Class M2 -muovausstandardien välillä.

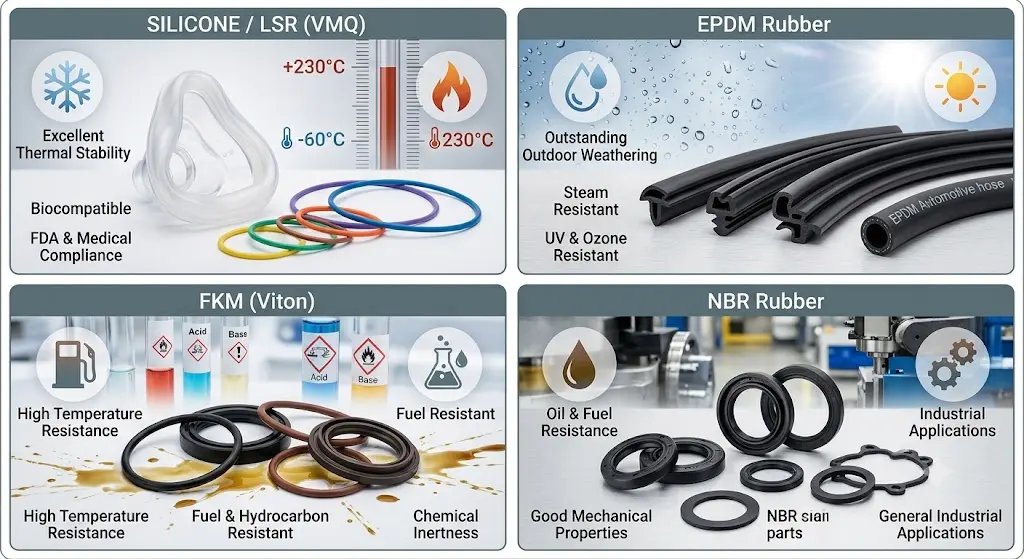

Materiaalivalinta: silikoni, EPDM ja erikoiselastomeerit
Optimaalisen elastomeeriseoksen valinta edellyttää kemiallisten polymeerirakenteiden kohdistamista käyttöympäristön vaatimuksiin. Vulkanoinnin aikana saavutettu silloitustiheys vaikuttaa suoraan fysikaalisiin ominaisuuksiin, mukaan lukien vetolujuus, durometrin kovuus (Shore A) ja puristussarjan vastustuskyky. Puristusjoukko edustaa pysyvää muodonmuutosta, joka on jäljellä puristusvoiman vapauttamisen jälkeen. Puristusjoukon prosenttiosuus ilmaistaan matemaattisesti muodossa C = [(t0 - t1) / (t0 - tn)] * 100, missä t0 on alkuperäinen näytteen paksuus, t1 on lopullinen näytteen paksuus palautumisen jälkeen ja tn on välitangon korkeus.
Silikonikumissa (VMQ / Liquid Silicone Rubber - LSR) on epäorgaaninen pii-happirunko, jonka lämpöstabiilisuus on -60 °C - 230 °C. LSR tarjoaa äärimmäisen biologisen yhteensopivuuden ja alhaisen puristussarjan, joten se on ensisijainen valinta lääketieteellisiin ja elintarvikekosketussovelluksiin. Eteenipropeenidieenimonomeeri (EPDM) käyttää ei-polaarista hiilivetyrunkoa, joka tarjoaa erinomaisen kestävyyden otsonille, polaarisille liuottimille, höyrylle ja ulkoilman säälle huomattavasti alhaisemmilla raaka-ainekustannuksilla kuin silikoni. Fluorihiilielastomeerit (FKM / Viton) hyödyntävät hiili-fluorisidoksia ja tarjoavat erinomaisen nesteenkestävyyden aggressiivisia aromaattisia hiilivetyjä, synteettisiä polttoaineita ja tiivistettyjä kemikaaleja vastaan 250 asteeseen asti.
| Elastomeeripolymeerityyppi | Kovuusalue | Huoltolämpötila (astetta C) | Vetolujuus | Keskeinen säännöstenmukaisuus |
|---|---|---|---|---|
| Silikoni (VMQ / LSR) | 10-80 Shore A | -60-230 | 5-11 MPa | FDA 21 CFR 177.2600, USP Class VI |
| EPDM kumi | 40-90 Shore A | -45-150 | 8-20 MPa | NSF 61 (juomavesi), kierrätettävät TPV-vaihtoehdot |
| Fluorielastomeeri (FKM) | 50-90 Shore A | -20-250 | 10-18 MPa | UL94 V-0 liekkiluokitus, autoteollisuuden OEM-erittelyt |
| Nitriili (NBR) | 30-90 Shore A | -30-120 | 7-18 MPa | Kaupalliset polttoaine-/öljyaltistusstandardit |
Pohjois-Amerikan markkinoiden vaatimustenmukaisuusvaltuutukset sanelevat yhdisteformulaatioiden kurinalaisuuden. Tuotteissa, jotka on tarkoitettu toistuvaan kosketukseen elintarvikkeiden kanssa, on käytettävä ainesosia, jotka on lueteltu FDA 21 CFR 177.2600:ssa. Terveydenhuollon komponentit vaativat USP luokan VI biologisen reaktiivisuustestin, jolla varmistetaan myrkyttömyys systeemisillä ja intrakutaanisilla arvioinneilla. Juomaveden jakeluosat edellyttävät NSF 61 -sertifikaattia, jotta voidaan varmistaa, että myrkyllisiä liukenevia aineita ei ole ympäristön ja kohonneen kuuman veden altistuksessa.
Ruiskuvaluprosessi, työkalut ja laadunvarmistus
Kumin ruiskuvalu eroaa tynnyrin lämmönhallinnan osalta olennaisesti termoplastisesta käsittelystä. Kumiyhdisteet plastisoidaan lämpötilasäädellyn tynnyrin sisällä 70-90 asteessa nesteen viskositeetin ylläpitämiseksi laukaisematta ennenaikaista ristisilloitusta (korahtumista). Korkea ruiskutuspaine (1000 - 2000 bar) pakottaa homogeenisen esilämmitetyn kumin kuumenneeseen muottipesään (160 - 200 astetta C). Onkalon sisällä oleva lämpöenergia käynnistää nopean vulkanoinnin, jolloin nestepolymeeri muuttuu elastiseksi kiinteäksi matriisiksi ennen osan irtoamista.
Prosessiarkkitehtuurin vertailu: Injektio vs. pakkaus vs. siirto
- Ruiskuvalu: Täysin automatisoitu suljetun ontelon täyttö. Nopeat sykliajat (30-120 sekuntia). Ihanteellinen suurille, monimutkaisille geometrioille, jotka vaativat RMA-luokan A2 toleransseja. Korkea alkuinvestointi työkaluihin.
- Siirtomuovaus: Puoliautomaattinen, keskitason tarkkuus. Ennalta mitatut männän voimat toimivat kattilasta suljettuihin muottipesäkkeisiin. Pienemmät työkalukustannukset kuin ruiskutus; soveltuu pienille ja keskikokoisille tilavuuksille ja metallisisäosien päällemuovaukseen.
- Puristusmuovaus: Aihion manuaalinen lataus avoimeen onteloon. Pidemmät sykliajat (3-10 minuuttia). Pienet työkaluinvestoinnit; soveltuu parhaiten suurikokoisille tiivisteille, pienille volyymeille ja ultrakorkeille durometriyhdisteille.
Laadunvalvontaprotokollat hyödyntävät standardoitua ASTM D2000 -huomautusjärjestelmää. Tyypillinen materiaalihuomautus, kuten ASTM D2000 M2BG714 B14 EA14, määrittelee polymeeriperheen (BG = NBR), durometrin kovuuden (70 /-5 Shore A), vähimmäisvetolujuuden (14 MPa) ja erityiset testivaatimuksen jälkiliitteet puristussarjalle (B14) ja nesteenkestävyydelle (EA14).
| Muotoiluvirhe | Perussyyanalyysi | Ennaltaehkäisevä suunnittelu/prosessiratkaisu |
|---|---|---|
| Liiallinen salama | Riittämätön puristusvoima; kuluneet jakolinjat; liiallinen ruiskutuspaine | Lisää puristimien vetoisuutta; suunnittele jakolinjat uudelleen; käytä kryogeenistä välähdystä jälkikäsittelyä |
| Lyhyt laukaus (alitäyttö) | Ennenaikainen parantuminen (paahteutuminen); loukkuun jäänyt ilma; riittämätön laukausvoimakkuus | Sisältää mikrotuulettimet (syvyys 0,02 mm); alempi tynnyrin lämpötila; optimoida juoksijan koko |
| Huokoisuus / rakkuloita | Seokseen jääneet haihtuvat aineet tai kosteus; epätäydellinen vulkanointi | Toteuttaa tyhjiöavusteisia muovausjärjestelmiä; pidentää kovettumisen viipymäaikaa; esikuivattuja raaka-aineita |
| Virtausmerkit / neulotut linjat | Matala sulamislämpötila; virtausrintamien huono sulautuminen ytimien poikki | Lisää ruiskutusnopeutta; nosta muotin pintalämpötilaa; siirtää porttien paikkoja |
Kustannustekijät, prototyyppien valmistus ja kumppanien valinta
Yksikön taloudellisuus räätälöidyssä kumin muovauksessa riippuu jaksotetuista työkalukustannuksista, raaka-aineen massasta, sykliajasta ja jälkikäsittelyvaatimuksista. Matemaattinen kustannusmalli osaa kohti esitetään muodossa Yksikkökustannus = (Työkalukustannukset / Kokonaistuotantovolyymi) Materiaalikustannus [(koneen tuntinopeus * jakson aika) / onkalon määrä] Jälkikäsittelykustannukset.
Työkalukustannukset vaihtelevat onteloiden määrän, teräslaadun (esim. P20 vs. karkaistu NAK80/H13) ja jakojärjestelmän rakenteen mukaan. Yksionteloinen prototyyppimuotti maksaa tyypillisesti 2 500–6 000 dollaria ja toimitusaika on 2–3 viikkoa. Tuotannon monionteloiset karkaistu terästyökalut (8 - 32 onkaloa) vaihtelevat 12 000 - 45 000 dollaria, mikä vaatii 4 - 6 viikkoa valmistukseen, T1-näytteenottoon ja CMM-mittojen tarkistamiseen.
Pienen volyymin tuotantoon (500–5 000 yksikköä) pehmeät alumiinityökalut tai 3D-painetut muottipalat (käytetään korkean lämpötilan fotopolymeerihartseja) tarjoavat kustannustehokkaan siltausratkaisun. Vaikka nopea prototyyppien luominen nopeuttaa validointia, insinöörien on otettava huomioon pienet materiaaliominaisuuksien erot prototyyppien lisäainehartsien ja lopullisten ruiskuvalettujen tuotantoyhdisteiden välillä.
Tuotantokumppanin arviointikehys
Arvioidessaan kansainvälisiä vs. nearshore-valmistuskumppaneita hankintatiimien tulee tarkastaa tavarantoimittajia tärkeimpien laatu- ja suunnitteluvaiheiden suhteen:
- Laatujärjestelmän sertifikaatit: ISO 9001 (yleinen laatu), IATF 16949 (autoteollisuus) tai ISO 13485 (lääketieteelliset laitteet).
- Talon sisäinen DFM ja simulointi: Kehittyneet muottivirtausanalyysiominaisuudet ennustavat ilmalukot, täyttötasapainon ja tilavuuden kutistumisen ennen teräksen leikkaamista.
- Edistynyt muovausosaaminen: Osoitettu kokemus multishot- tai insert-päällysmuovauksesta (kumin liittäminen suoraan metalli- tai muovipintoihin kemiallisilla pohjamaaleilla).
- Työkalun omistusoikeus ja takuu: Täysi omistusoikeus siirtyy ostajalle maksua vastaan yhdistettynä elinikäiseen työkalun huoltotakuun aktiiviselle tuotannon elinkaarelle.
Nopeuta räätälöityä kuminmuovausprojektiasi
Lataa CAD-tiedostosi tänään saadaksesi kattavan DFM (Design for Manufacturability) -katsauksen, joka sisältää toleranssipinoanalyysin, yhdistesuositukset ja välittömän tuotantotarjouksen.
Pyydä DFM-arviointi ja tarjousUsein kysytyt kysymykset
Mitkä ovat tärkeimmät suunnittelusäännöt mukautetuille kumiruiskuvaleille osille?
Säilytä tasainen seinämäpaksuus 1,5 mm ja 5,0 mm välillä, määritä sisäsäteet, jotka ovat vähintään 25 % seinämän paksuudesta, käytä 1,0 - 2,0 asteen syväyskulmia kullekin sivulle ja suunnittele osat siten, että ne kohdistetaan standardien RMA Class A2 tarkkuustoleransseihin.
Kuinka valitsen silikonin ja EPDM:n välillä kumin muovausprojektiani?
Valitse silikoni (VMQ/LSR) äärimmäisille lämpötiloille (-60 - 230 astetta C), biologiselle yhteensopivuudelle, FDA/USP-yhteensopivuudelle tai matalalle puristussarjalle. Valitse EPDM kustannustehokkaisiin ulkokäyttöön, joka vaatii suurta otsonin, sään, höyryn ja polaaristen nesteiden kestävyyttä.
Mikä on kumin ruiskupuristuksen tyypillinen hinta per osa, ja mitkä tekijät vaikuttavat siihen?
Yksikköhinta riippuu materiaalin valinnasta, osan tilavuudesta, kovettumisajasta, onteloiden määrästä ja välähdysmenetelmästä. Korkeakavitaatiotyökalut vähentävät dramaattisesti osakohtaisia työ- ja koneaikakustannuksia suurilla tuotantomäärillä.
Kuinka kauan ruiskumuottityökalujen rakentaminen kumiosille kestää?
Prototyyppi tai pehmeä työkalu vaatii yleensä 2–3 viikkoa. Moniontelomuotien tuotanto vaatii yleensä 4–6 viikkoa, mukaan lukien työkalujen suunnittelu, CNC-työstö, EDM-käsittely ja alkuperäinen T1-näytteen validointi.
Mitkä ovat yleisiä vikoja kumin ruiskuvalussa ja miten voin estää ne?
Yleisiä vikoja ovat välähdys (joita lievennetään tarkalla jakoviivalla ja kryogeenisellä välähdyksellä), lyhyet laukaukset (estetty tyhjiöilmanpoistolla ja palamisen hallinnassa) ja sisäinen huokoisuus (hallittu tyhjiöavusteisella muovauksella ja optimoiduilla kovetusjaksoilla).
Mitkä FDA:n tai lääketieteelliset vaatimukset koskevat kumiosia Yhdysvalloissa?
Elintarvikkeiden kanssa kosketuksiin joutuvien osien on oltava FDA 21 CFR 177.2600 -standardin mukaisia. Lääketieteelliset komponentit vaativat USP luokan VI biologisen arviointitestin, kun taas juomavesikomponentit edellyttävät NSF 61 -sertifikaattia.
Miten ruiskuvalu on verrattuna kumiosien puristus- tai siirtomuovaukseen?
Ruiskuvalu tarjoaa erinomaisen mittatarkkuuden, automatisoidun koostumuksen ja nopeat sykliajat suurille määrille. Siirtomuovaus on kustannustehokasta keskisuurten volyymien ja välikappaleiden liittämiseen, kun taas puristusmuovaus tarjoaa alhaisimmat työkalukustannukset pienikokoisille tai suurikokoisille osille.
