Warpage on yksi yleisimmistä laatuvaurioista injektiomuovaus , joka johtuu monimutkaisista tekijöistä, kuten materiaaliominaisuuksista, homeen suunnittelulle, prosessiparametreille ja jälkikäsittelylle.
1. Prosessiparametrien optimointi
Lämpötilan hallinta
Yhdenmukainen muotin lämpötila: Muotin puolikkaiden väliset lämpötilaerot voivat aiheuttaa epätasaista jäähdytystä ja jäännösjännitystä. Käytä lämpötila -antureita lämpötilaeron seuraamiseen ja ylläpitämiseen ± 3 ° C: n sisällä.
Sulan lämpötilan säätö: Liiallinen sulatuslämpötila lisää lämmön laajenemista. Aseta sula lämpötilat materiaalin lasinsiirtymän lämpötilan (TG) perusteella. Esimerkiksi PC ABS: llä tulisi prosessoitava lämpötilassa 240–280 ° C.
Paine- ja ajoituksen säädöt
Holding -paineen optimointi: Pidätyspaine vaikuttaa merkittävästi kutistumiseen. PP -materiaalien osalta pidätyspaine on ~ 40% loimusta. Käytä kaksivaiheista pidätysstrategiaa: korkea alkupaine kutistumisen kompensoimiseksi, jota seuraa matala paine jäännösjännityksen minimoimiseksi.
Pidennetty jäähdytysaika: Riittämätön jäähdytys johtaa kutistumisen jälkeiseen kutistumiseen. Määritä kriittinen jäähdytysajat kokeellisesti ja lisää 10–15% puskuri.
Injektionopeus ja virtaus tasapaino
Segmentoitu injektion hallinta: Nopea injektio vähentää ennenaikaisen jäähdytyksen, mutta vaatii virtaustasapainon loimen välttämiseksi. Käytä homeen virtausanalyysiä (esim. Moldflow) simuloimaan ja optimoimaan ruiskutusnopeuskäyrät.
Ylivuotokaivot: Lisää ylivuotokaivot virtauksen päätepisteisiin tasapainon täyttöpaineeseen ja vähennä virtauksen aiheuttamaa loimi.

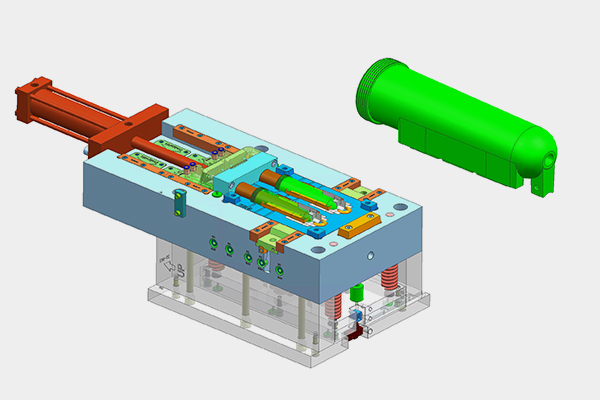

2. Muotin suunnittelun parannukset
Porttijärjestelmän optimointi
Portin sijainti: Aseta portit osan toiseen päähän "suihkulähdevirta" -vaikutusten vähentämiseksi (esim. U-muotoinen osan loimi). Symmetristen osien osalta käytä monipisteen tasapainotettua porttia.
Juoksijakoko: Lisää juoksijan poikkileikkauksia virtausvastuksen vähentämiseksi, etenkin korkean viskositeettimateriaalien (esim. PA GF). Juoksijan pää halkaisijan tulisi ylittää 1,5x osan suurin seinämän paksuus.
Jäähdytysjärjestelmän innovaatiot
Konformaaliset jäähdytyskanavat: Käytä 3D-painettuja konformaalisia kanavia saavuttaaksesi tasaisen jäähdytyksen monimutkaisissa geometrioissa vähentämällä lämpötilaeroja> 50%.
Dynaaminen muotin lämpötilan hallinta: Suorauta paikalliset lämmitys-/jäähdytysmoduulit muotin lämpötilan säätämiseksi dynaamisesti (esim. Nopea lämmitys ohuen seinällä olevilla alueilla leikkausjännityksen vähentämiseksi).
Rakenteellinen jäykkyyden parantaminen
Korkean lujuuden muottimateriaalit: Käytä seosteräviä (esim. H13, S136) ja lisää muotin seinämän paksuutta (≥ 50 mm) elastisen muodonmuutoksen kestämiseksi korkean paineen alla.
Vahvistetut tukirakenteet: Lisää kylkiluut tai tukipylväät kriittisillä alueilla (esim. Jakoviivat, liukusäätimet), mikä parantaa jäykkyyttä 30–50%.
3. Materiaalin valinta ja muokkaus
Matala-shrinkagemateriaalit
Vahvistetut materiaalit: Lasikuitu (GF) tai hiilikuitu (CF) lisäaineet vähentävät kutistumista. Esimerkiksi PA6 30%: n GF: llä on pitkittäinen kutistuminen 0,3–0,5%.
Polymeeriseokset: Sekoitukset, kuten PP/EPDM tai ABS/PC -tasapainon anisotrooppinen kutistuminen, vähentäen logPagea 20–40%.
Biopohjaiset ja kierrätetyt materiaalit
Biopohjaiset muovit: PLA: lla tai PHA: lla on 10–15% pienempi kutistuminen kuin perinteiset materiaalit, jotka sopivat matalan stressin sovelluksiin, kuten ruokapakkauksiin.
Kierrätetty materiaalin esikäsittely: Säädä kiteisyys ja kuiva kierrätetty PET (kosteus ≤0,02%) hajoamisen aiheuttaman mittasuhteen vähentämiseksi.
4. Edistynyt prosessitekniikka
AI-ohjattu optimointi
Koneoppimisalgoritmit: Käytä geneettisiä algoritmeja pidätyspaineen ja jäähdytysajan monitavoiteoptimointiin parantamalla 5X: llä koe- ja virheiden menetelmiä.
Stressin visualisointi: Käytä fotoelastisuutta tai digitaalista kuvankorrelaatiota (DIC) jäännösjännityksen ja opasprosessin säätöjen kartoittamiseksi.
MUUTTAVAT MOLTIPALVELUT TEKNIIKAT
Nopea lämpöjakson muovaus (RHCM): Nosta muotin lämpötila TG: n yläpuolelle (esim. 120 ° C) täyteaineen aikana, jäähdytä sitten nopeasti 50 ° C: seen pitämisen jälkeen virtausmerkkien ja loimien poistamiseksi.
Paikallinen lämpötilan hallinta: Kuumenna selektiivisesti paksut leikkeet kutistumiserojen kompensoimiseksi.
5. Jälkikäsittely ja tarkastus
Jälkikorjaus
Lämpöhehkutus: Lämpöosat 80–100 ° C: ssa 2–4 tunnin ajan jäännösjännityksen lievittämiseksi vähentäen loimua 30–50%.
Mekaaninen suoristaminen: Levitä käänteiset kuormat (esim. Kuljetukset) muodonmuutososiin, jotka sopivat matala-TG-materiaaleihin, kuten PE ja PP.
Reaaliaikainen seuranta ja palaute
In-line-loimien havaitseminen: Käytä laserskannausta tai optisia järjestelmiä mittarit ja vertaa CAE-ennusteisiin suljetun silmukan ohjausta varten.
SPC -prosessinhallinta: Käytä kuutta Sigmaa (DMAIC) seuraamaan vikojen määriä integroimalla loimi kriittisiin ohjauspisteisiin (CPS), jotta puutteet rajoitetaan ≤3%: iin.
6. Tapaustutkimukset
Tapaus 1: Automotive Front Cracket U -muotoinen osan loimi
Numero: 1,2 mm: n logPage tukemattomiin päihin avoimen rakenteen vuoksi.
Ratkaisut:
Siirtynyt portti keskustasta yhden pään kahden vaiheen pidätyspaine (80MPA-alkuperäinen, vähenee 5MPA/s).
Lisätty konformaaliset jäähdytyskanavat, vähentäen lämpötilaeroa 15 ° C: sta 5 ° C: seen.
Vaihdettu PA66 30%GF: hen, alentaen kutistumista 1,2%: sta 0,4%: iin.
Tulos: WarPage pieneni arvoon 0,3 mm (± 0,5 mm: n toleranssissa).
Kotelo 2: Älypuhelimen takakansi ohuen seinäinen loimi
Julkaisu: 0,5 mm: n loimi 0,8 mm: n paksuisessa PC ABS -peitteessä lyhyiden laukausten vuoksi.
Ratkaisut:
Optimoitu kylkiluun asettelu muotin virtausanalyysin avulla, mikä parantaa virtaustasoa 90%.
Levitettävä dynaaminen muotin lämpötila (110 ° C täyttämisen aikana, 60 ° C jäähdytyksen aikana).
Säädetyt parametrit: täyttöaika, joka on vähennetty 1,2S: stä 0,8: een, pitämispaine asetettu 60MPA: ksi.
Tulos: WarPage laski 0,1 mm: iin, sato kasvoi 75%: sta 95%: iin.
Yhteenveto
Injektiomuovaushäiriöiden ratkaiseminen vaatii kokonaisvaltaisen "materiaaliprosessin-mold-tarkastus" -lähestymistavan:
Materiaali: Priorisoi matala-shrinkage, korkean rigutusmateriaalien kanssa seoksilla tai vahvistuksilla.
Prosessi: Optimoi parametrit käyttämällä AI: tä ja muuttuvia muottilämpötiloja jäännösjännityksen minimoimiseksi.
MOLD: Toteuta konformaalinen jäähdytys ja tasapainoinen portti samalla parantaen rakenteellista jäykkyyttä.
Tarkastus: Hyväksy reaaliaikainen seuranta ja tilastollinen prosessien hallinta nopeaan puutteen lieventämiseen.
Synergoimalla nämä strategiat, valmistajat voivat systemaattisesti käsitellä logPagea, parantaa tarkkuutta ja täyttää tiukat vaatimukset auto-, elektroniikassa ja muissa arvokkaissa teollisuudessa.
